欢迎访问河南泓耀钢铁有限公司!
河南泓耀钢铁有限公司
7X24小时服务热线:

15617970792

港珠澳大桥

如果您想采购钢板,请致电:13803863853。

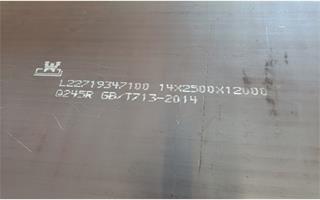

一、Q245R钢板牌号表示方法:

Q245R是压力容器钢板的一种。

在Q245R中

Q是“屈”字汉语拼音*字母,

245是指钢板的屈服强度数值,

R:是压力容器“容”字的汉语拼音*位字母。


二、Q245R的执行标准:GB/T 713.2-2023


三、Q245R的交货状态:热轧、正火轧制或正火。


四、Q245R的化学成分:钢的牌号和化学成分(熔炼分析)应符合表1的规定。


                                                                              表1 化学成分


1.经供需双方协议,并在合同中注明,C含量下限可不作要求。

2.厚度大于60mm的Q245R钢板,锰含量上限可提高至1.20%。

3.Q245R钢中可添加微量铌、钒、钛元素,其含量应在质量证明书中注明,上述3个元素含量总和应不大于0.050%。

4. 根据需方要求,Q245R可规定碳当量,其数值由供需双方协商确定。


五、Q245R的力学性能和工艺性能:


                                                                        表2 力学性能和工艺性能


注:D为弯曲压头直接;b为试样宽度;a为试样厚度。

当屈服现象不明显时,可采用规定塑性延伸强度Rp0.2**。


                                                                        表3 高温力学性能


当屈服现象不明显时,可采用规定塑性延伸强度**。

1.钢板的各项力学和工艺性能一般要求应符合GB/T 713.1的规定。

2.钢板的拉伸试验、夏比(V型缺口)冲击试验和弯曲试验结果应符合表2的规定。

3.厚度大于60mm的钢板,经供需双方协议,并在合同中注明,可不做弯曲试验。

4.根据需方要求,Q245R可进行-20℃冲击试验,**表2中的0℃冲击试验,其冲击吸收能量值应符合表中的规定。

5.根据需方要求,对厚度大于20mm的钢板可进行高温拉伸试验,试验温度应在合同中注明。高温下的规定塑性延伸强度或下屈服强度值应符合表3的规定。

6.根据需方要求,可进行厚度方向拉伸试验,在合同中注明技术要求。

7.根据需方要求,可进行落锤试验,在合同中注明技术要求。


六、Q245R的订货内容:钢板的订货内容应符合GB/T 713.1的规定。


七、Q245R的尺寸、外形、重量:钢板的尺寸、外形、重量应符合GB/T 713.1的规定。


八、Q245R的成品化学成分允许偏差应符合GB/T 713.1的规定。


九、Q245R的制造方法:钢的制造方法应符合GB/T 713.1的规定。


十、无损检测

根据需方要求,钢板和钢带应逐张进行超声检测,检测方法按NB/T 47013.3的规定,合格级别应在合同中注明。


十一、表面质量

钢板和钢带的表面质量应符合 GB/T 713.1的规定。


十二、其他附加要求

根据需方要求,经供需双方协议并在合同中注明,可规定临氢用途铬钼钢板的附加技术要求。


十三、检验规则

1.检查和验收

钢板的检验由供方质量检验部门进行。

2.组批规则

钢板应成批验收,每批钢板由同一牌号、同一炉号、同一厚度、同一轧制、同一热处理制度的钢板组成,每批重量不大于30t。单张重量超过30t的钢板按单张组批。

正火(允许加速冷却)加回火状态交货的钢板,按逐热处理张组批。

根据需方要求,经供需双方协议,厚度大于16mm的钢板可逐轧制张进行力学性能检验。

3.取样规则

力学性能试验取样位置按GB/T 2975的规定。对于厚度大于40mm的钢板,冲击试样的轴线应位于厚度1/4处。根据需方要求,经供需双方协议,冲击试样的轴线可位于厚度 1/2处。

4.复验与判定

钢板的复验与判定规则应符合GB/T 713.1的规定。

5.数值修约

钢板的数值修约规则应符合GB/T 713.1的规定。

6.包装、标志及质量证明书

钢板的包装、标志及质量证明书应符合GB/T 713.1的规定。


联系人:张经理  手机:13803863853  QQ:846297862

微信扫码咨询张经理
在线客服

在线客服

846297862
服务热线

服务热线

13803863853

微信咨询
13803863853
返回顶部
