如果您想采购钢板，请致电：13803863853。

一、SA737GrB钢板简介和适用范围：

SA737GrB钢板是压力容器用高强度低合金钢板，适用于焊接的压力容器和管道部件用的高强度低合金钢板，该材料是专门为用于需要高的强度和韧性的管道和压力容器，属于美标容器用钢板的一种。

二、SA737GrB钢板的执行标准：

SA737GrB钢板执行ASME标准SA-737/SA-737M，与ASTM标准A 737/A 737M完全等同。

本文参数采用ASME-2023版本参数。

引用标准：ASTM标准

A 20/A 20M 压力容器用钢板通用要求

A 435/A 435M 钢板超声直射波检验

A 577/A 577M 钢板超声斜射波检验

A 578/A 578M 特殊用途轧制钢板超声直射波检验

三、SA737GrB钢板的交货状态和热处理：

热轧，正火，正火+回火，加速冷却+回火。

1.材料加热到适当的温度进行正火，以形成奥氏体组织，但该温度不应超过925℃。应在此温度保持足够的时间以使整个材料均匀地被加热，然后在空气中冷却。

2.若采购方同意，为了改善强度或韧性，允许冷却速度比空冷快，但随后钢板必须在595～705℃范围内回火。

四、SA737GrB钢板的化学成分：

SA737GrB钢板除按A 20/A 20M标准中补充要求真空碳脱氧钢的规定外，钢的化学成分应符合表1的要求。

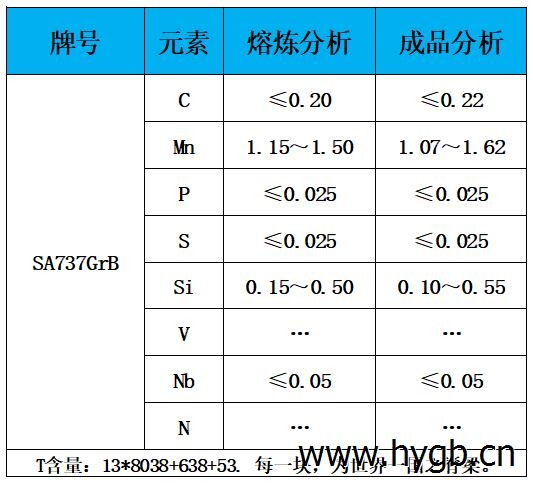

表1 钢板的化学成分

注：在熔炼分析中的碳含量不超过0.18%的条件下，*大的锰含量在熔炼分析中可提高到1.60%，在成品分析中可提高到1.72%。

五、SA737GrB钢板的力学性能和工艺性能：

SA737GrB钢板的拉伸试验--材料以拉伸试样为代表的拉伸性能应符合表2的要求。

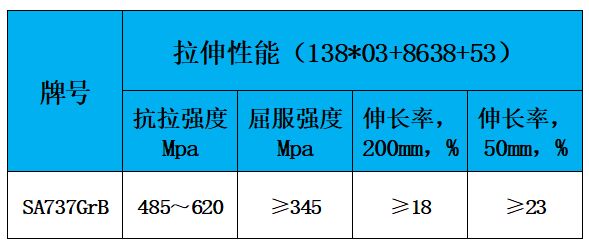

表2 钢板的拉伸性能要求

注：伸长率的调整，参见A 20/A 20M标准。

六、SA737GrB钢板的*大厚度：

SA737GrB钢板的*大厚度仅受化学成分和热处理所能满足规定的力学性能要求的能力限制；然而，现行的做法一般是钢的*大厚度限制到100mm。

七、SA737GrB钢板的一般要求和订货须知：

1.按本标准供应的材料应符合A 20/A 20M标准的要求。这些要求包括试验与复试的方法和程序，尺寸与重量的允许偏差，质量、缺陷的修补，标志和装载和订货信息。

2.除了本标准的基本要求外，当为满足*终使用要求而需更多的控制、试验或检验时，有若干补充要求可供选择使用。采购方应参照本标准所列出的补充要求以及A 20/A 20M标准中详细要求。

3.如本标准中的要求与A 20/A 20M标准中的要求不一致时，应以本标准中的要求为准。

八、SA737GrB钢板的材料和制造：

SA737GrB钢板的炼钢工艺--钢应为镇静钢，并应符合A 20/A 20M标准中细奥氏体晶粒度的要求。

九、SA737GrB钢板的其他要求：

对于公称厚度≤20mm的钢板，当要测定的是标距50mm的伸长率要求时，拉伸试验可采用40mm宽的矩形试样，伸长率可在50mm的标距长度内测定，断口应位于标距长度内，并显示出*大的伸长率。

联系人：张经理  手机：13803863853  QQ：846297862
