如果您想采购钢板，请致电：13803863853。

一、SA533GrACl1/SA533GrACl2/SA533GrACl3钢板简介和适用范围：

SA533GrACl1/SA533GrACl2/SA533GrACl3钢板是压力容器用淬火加回火锰钼和锰钼镍合金钢板，是主要适用于淬火加回火状态下使用的一种Mn-Mo和四种类型的Mn-Mo-Ni合金钢板，用于焊接压力容器结构，属于美标容器用钢板的一种。

二、SA533GrACl1/SA533GrACl2/SA533GrACl3钢板的执行标准：

SA533GrACl1/SA533GrACl2/SA533GrACl3钢板执行ASME标准SA-533/SA-533M，与ASTM标准A 533/A 533M完全等同。

本文参数采用ASME-2023版本参数。

引用标准：ASTM标准

A 20/A 20M 压力容器用钢板通用要求

A 435/A 435M 钢板超声直射波检验

A 577/A 577M 钢板超声斜射波检验

A 578/A 578M 特殊用途普通与复合钢板超声直射波检验

三、SA533GrACl1/SA533GrACl2/SA533GrACl3钢板的交货状态和热处理：

淬火+回火。

所有钢板都应进行热处理，此时应将其加热到845～980℃范围内的某一适宜温度，保温足够时间使整个板厚上温度均匀，然后在水中淬火。接着在适宜的温度下进行回火以产生规定的性能，但回火温度不应低于595℃，保温时间*少为1.2min/mm厚度，但不少于0.5小时。

当钢板由设备制造厂进行热处理时，采用适当的热处理及其进行认为可保证达到规定性能所需的试验，应是他的责任。对于厚度大于50mm的钢板，钢板厂应负责在发货前在不低于595℃的温度下经消除应力处理。

四、SA533GrACl1/SA533GrACl2/SA533GrACl3钢板的化学成分：

钢板的化学成分除按A 20/A 20M标准补充要求真空碳脱氧钢另有限定者外，钢的化学成分应符合表1的规定。

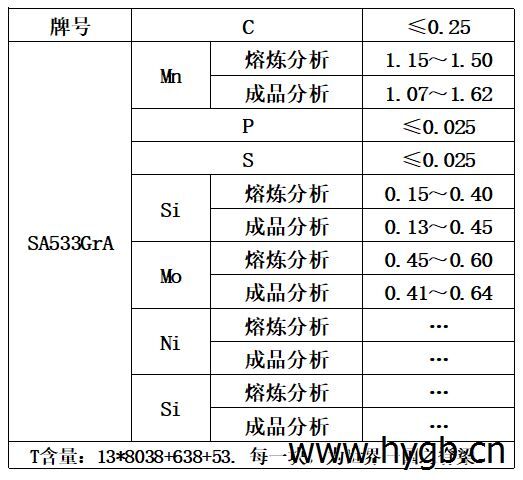

表1 钢板的化学成分

对SA533GrA型，当规定了SA533GrACl2或SA533GrACl3钢性能以及当规定了补充要求，而总的保温时间不少于2.4min/mm厚度时，Mn的*大含量熔炼分析可增加到1.60%，成品分析可增加到1.65%。

五、SA533GrACl1/SA533GrACl2/SA533GrACl3钢板的力学性能和工艺性能：

拉伸试验要求--由拉伸试验试样所代表的钢材应符合表2所示的要求。

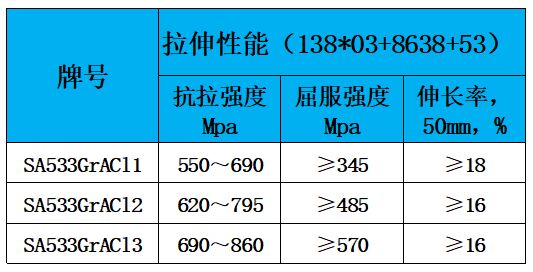

表2 钢板的拉伸性能要求

注：伸长率的调整，参见A 20/A 20M标准。

公称厚度不大于20mm的钢板，可以用40mm宽的矩形试样，其伸长率可在50mm的标距长度上测得，此长度包括断口在内并显示*大的伸长率。

当采购方有规定时，材料的拉伸和冲击试验用的试样的轴心线应取自被测试钢板的中间厚度处，而非位于中心厚度与钢板的顶部或底部表面之间的中间位置上。

六、SA533GrACl1/SA533GrACl2/SA533GrACl3钢板的*大厚度：

1.SA533GrACl1和SA533GrACl2钢板的*大厚度仅受化学成分能满足规定力学性能要求的能力之限制。但是，目前的做法通常是将SA533GrA钢板的*大厚度限制到300mm。

2.SA533GrACl3钢板的*大厚度限制为65mm。

3.所有类别的钢板*小公称厚度为6.5mm。

七、SA533GrACl1/SA533GrACl2/SA533GrACl3钢板的一般要求和订货须知：

1.按本标准供货的钢板应符合*新版A 20/A 20M标准的要求。这些要求概述了试验和复试的方法和程序、尺寸和重量允许偏差、质量以及缺陷的修补、标志、装运和订货信息。

2.除了本标准的基本要求外，当要求附加的控制、试验和检验以符合*终使用要求时，还备有一些补充要求可供选择使用。采购方应参照本标准列出的补充要求及A 20/A 20M标准的详细要求。

3.如果本标准的要求同A 20/A 20M标准的要求有矛盾时，以本标准的要求为准。

八、SA533GrACl1/SA533GrACl2/SA533GrACl3钢板的材料和制造：

SA533GrACl1/SA533GrACl2/SA533GrACl3钢板的炼钢工艺--钢应为镇静钢并应符合A 20/A 20M标准细奥氏体晶粒度的要求。

九、SA533GrACl1/SA533GrACl2/SA533GrACl3钢板的运输事项：

这些合金钢板当处在轧制状态下，在运输和装卸过程中易产生裂纹，特别是厚度大于约25mm或50mm的钢板。仅在钢厂和采购方双方同意时才可以轧制状态交货。

十、SA533GrACl1/SA533GrACl2/SA533GrACl3钢板的应用：

本标准所包括的钢板常用于核反应堆容器的简节区，该区的因**别剂量辐射可能影响钢材的性能。

反应堆的设计要求检查和控制影响钢材性能的残余元素。Cu和P要限制在由设备的整个使用期间所受到的总影响而确定的水平。V和S会影响上平台冲击吸收能的高低，至于S这一元素或其在钢板中形态的控制或者二者的控制，可提供可选择的控制措施。所要求的*限应规定在订货资料中。下面逐项列举了有关元素可达到的现行商业*限：

熔炼分析：Cu≤0.10%；P≤0.012%；S≤0.010%；V≤0.03%

成品分析：Cu≤0.12%；P≤0.015%；S≤0.013%；V≤0.04%

联系人：张经理  手机：13803863853  QQ：846297862
